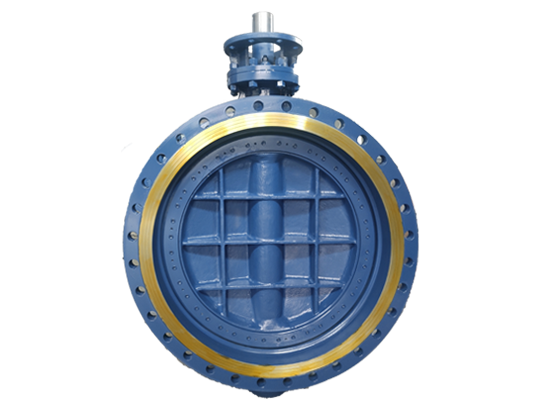

トリプルオフセットバタフライバルブ

LYV®️ は、中国の高品質トリプルオフセットバタフライバルブメーカーです。この工業用トリプルオフセットバタフライバルブは、高品質の金属とグラファイトの多層シールリングを使用しており、高圧および高温条件下でのバルブの使用を可能にします。困難な作業条件下でも信頼性の高いシールと長い耐用年数を実現できるため、トリプル偏心バタフライバルブは多くの産業システムで従来のバルブに代わる推奨代替品となっています。

お問い合わせを送信

製品紹介

LYV®️トリプルオフセットバタフライバルブは、3つのキーポジションをオフセット設計することで高い性能を実現する工業用バルブです。このバルブの核心は、開くときにバタフライプレートが瞬時にバルブシートから完全に分離できることにより、開閉プロセス全体を通じて機械的摩擦がゼロになるという事実にあります。この設計により、操作がより便利になり、摩耗が極めて少なく、耐用年数が大幅に伸びるだけでなく、堅牢な金属ハードシールの使用が可能になり、高温高圧の作業条件に確実に適応し、優れた双方向シール効果を実現できます。したがって、この高性能トリプルオフセットバタフライバルブは、石油化学、エネルギーと電力、大規模暖房システムなどの要求の厳しいシナリオに特に適しており、パイプラインの長期安定稼働を確保するための理想的なソリューションです。

LYV®️ トリプルオフセットバタフライバルブは、高水準の製造プロセスを厳格に遵守し、鋳造品の品質を正確に管理して、その全体的な性能が業界の同様の製品よりも優れていることを保証します。このトリプルフランジオフセットバタフライバルブには、高品質の金属とグラファイトで作られた多層シールリングが装備されており、高圧および高温条件下でも信頼性の高い動作を保証します。当社は、ポリテトラフルオロエチレンや金属間のシールなど、さまざまな作業条件に対応するさまざまなシールオプションを提供しています。さらに、独自の構造設計（オプション）により、双方向シールバタフライバルブと呼ばれる双方向圧力下でも連続ゼロリークを実現します。さらに詳しい情報については、お気軽にお問い合わせくださいお問い合わせ今。

仕様

サイズ範囲:

NPS 2”-88”; DN50～DN2200

公称圧力:

150LB-600LB; PN6～PN64

温度範囲:

-69℃～825℃（設計や仕様により異なります）材質）

エンド接続:

フランジ;突合せ溶接。ウエハース; ラグウエハー

本体材質:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

ディスク素材:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

シール材:

420/304/316+グラファイト; PTFE; 304+STL; 316+STL

シート素材:

積分; 304/316/STL 肉盛溶接。

ステム材質:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

設計と製造標準:

API609

対面標準：

EN558-1

エンド接続規格:

ASME B16.4

テストと検査標準:

API 598

特徴

■ 漏れゼロ

■ 多層シール

■ トリプル偏心ディスク設計

■ 双方向（オプション）

■ 防噴ステム設計

■ 金属対金属が利用可能

■ 大口径

トリプルオフセットバタフライバルブとは何ですか？

トリプルオフセットバタフライバルブは、シール設計の 3 つの偏心からその名前が付けられています。単純な回転ディスクのみで遮断する従来のバタフライバルブとは異なります。トリプルオフセットバタフライバルブには、しっかりと遮断されるまでバルブを直線的に閉じるための 3 つの偏心が含まれていました。センターラインバタフライバルブとトリプルオフセットバタフライバルブの違いはシール方法にあります。センターラインバタフライバルブはシール面の圧縮によりシールを実現し、トリプルオフセットバタフライバルブは面間の接触によりシールを実現します。これが、ラインシーリングとフェイスシーリングの違いと呼ばれるものです。したがって、トリプルオフセットバタフライバルブの耐用年数は、従来の同心バタフライバルブよりも長くなります。

ニーズに基づいてダブルオフセットバタフライバルブとトリプルオフセットバタフライバルブを選択するにはどうすればよいですか?

●ダブルオフセットバタフライバルブをお選びください

常温、中圧、腐食性の強くない使用条件（都市部の給水、循環水、換気システムなど）で、良好なシール性能と経済性を追求する場合、信頼性が高くコスト効率の高い選択肢となります。

●トリプルオフセットバタフライバルブをお選びください。

作業条件に高温、高圧、腐食性媒体 (蒸気、石油およびガス、化学物質など) が含まれる場合、または絶対的な漏れゼロ、長寿命、メンテナンス不要が必要な場合、3 偏心バタフライバルブはより専門的で信頼性の高い選択肢であり、過酷な作業条件において総所有コストがより有利になります。

LYV®️ バルブを選ぶ理由:

当社は30年以上にわたりトリプルオフセットバタフライバルブを製造しています。工場の面積は 13,000 平方メートルで、50 台以上の高度な CNC マシンを所有しています。当社のエンジニアと生産チームは、ご注文を高品質かつ最速で確実にお届けします。バルブの配送にも配慮しています。バルブは、塗装が損傷しないように気泡袋または紙で包まれます。また、バルブを箱に入れた後、ベニヤ棒でバルブを固定しました。輸送中にバルブが損傷しないように、合板ケースには必要なマーキングが施されます。
