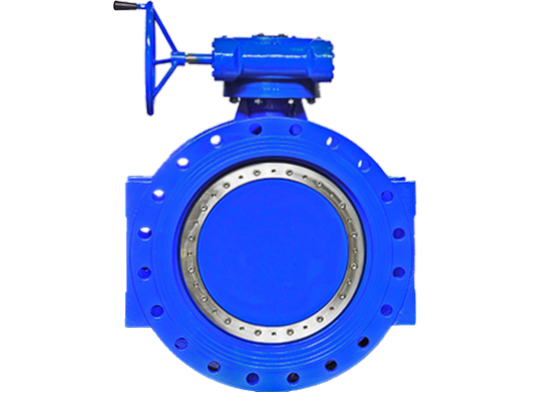

ダブルオフセット弾性シートバタフライバルブ

導入
写真
価格設定

製品導入

LYV®️は弾性シートバタフライバルブにダブルオフセット設計を採用しています。ダブルオフセット設計により、バルブ動作中のシールリングとシート間の圧縮を軽減できます。バルブの寿命を向上させます。 LYV®️ ダブルオフセット弾性シートバタフライバルブは、ボディシートにニッケル合金が溶接されて重ねられています。この設計により、バルブ開閉時の摩擦係数が低くなります。また、媒体中の粒子によってプロテクトシートが損傷されることはありません。 LYV®️ は、ほとんどのお客様の要件も考慮して、在庫に便利なように脚とリフティングラグを設計しました。 LYV®️ダブルオフセット弾性シートバタフライバルブは、世界中の給水、自治体プロジェクト、廃水処理の用途で広く使用されています。詳細については、弊社営業までお問い合わせください。

仕様

サイズ範囲：

NPS 2” – 56”; DN150～DN1400

公称圧力:

150ポンド; PN6～PN40

温度範囲：

-40℃～125℃（設計・仕様により異なります）材料）

エンド接続:

フランジ

本体材質:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

ディスク素材:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

シール材:

EPDM;バイトン

シート素材:

積分; 13Cr/304/316 肉盛溶接。

ステム材質:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

設計と製造標準：

API609

対面標準:

EN558-1

エンド接続規格:

ASME B16.4

テストと検査標準：

API 598

特徴

■ 双方向で漏れゼロ

■ EPDMまたはVITONシート

■ ダブルオフセットデザイン

■ 双方向

■ 長寿命。

■ 手動、電気または空気圧による作動。

■ 商品をストックするためのフットスタンドと昇降ラグ。

ダブルオフセット弾性シートバタフライバルブとは：

ダブルオフセット弾性シートバタフライバルブは、ディスクが非対称であり、バルブシャフトがディスクの中心線から数度離れた後方に取り付けられているダブルオフセットで設計されています。この設計により、バルブを長期間給水パイプラインに使用できます。シール部品が短期間で損傷することはありません。

高性能シートバタフライバルブと弾力性のあるシートバタフライバルブの違いは何ですか:

ダブルオフセット設計の高性能バタフライバルブと弾性シートバタフライバルブ。それらの違いは、高性能バタフライバルブがポリマーまたは金属シートを使用しているため、化学または石油化学産業で一般的であることです。通常、媒体はガスまたは腐食性のものです。ゴムパッキンを備えた弾性シートバタフライバルブで、通常は上水や廃水などの中性媒体に使用されます。高温または腐食性媒体用のバルブが必要な場合。弾性シートバタフライバルブではなく、高性能バタフライバルブを選択することをお勧めします。

LYV®️ バルブを選ぶ理由:

当社は30年以上にわたり、ダブルオフセット弾性シートバタフライバルブを製造しています。工場の面積は 13,000 平方メートルで、50 台以上の高度な CNC マシンを所有しています。当社のエンジニアと生産チームは、ご注文を高品質かつ最速で確実にお届けします。バルブの配送にも配慮しています。バルブは、塗装が損傷しないように気泡袋または紙で包まれます。また、バルブを箱に入れた後、ベニヤ棒でバルブを固定しました。輸送中にバルブが損傷しないように、合板ケースには必要なマーキングが施されます。
