同心バタフライバルブ

LYV® 同心バタフライバルブは、品質と卓越性への取り組みに裏打ちされた最高水準で製造されています。当社は高度な製造プロセスと厳格な品質管理を採用し、各バルブが業界のベンチマークを満たすか、それを超えていることを保証します。当社のバルブは優れた品質を備えており、耐久性、性能、信頼性の点で業界の同様の製品を上回っています。

お問い合わせを送信

製品紹介

LYV® は、中国の同心バタフライバルブの専門サプライヤーです。高度な CNC 加工と厳格な品質管理に依存した 30 年の専門的な製造経験により、バルブは耐久性、シールの信頼性、配送効率の点で業界の高い基準を満たしていることが保証されます。当社のバタフライバルブは細心の注意を払って作られており、厳格な製造基準を遵守しています。当社の営業チームは、パーソナライズされたサービスを提供することに尽力しています。当社は、お客様の特定の要件と予想される用途に合わせて同心バタフライバルブソリューションをカスタマイズします。

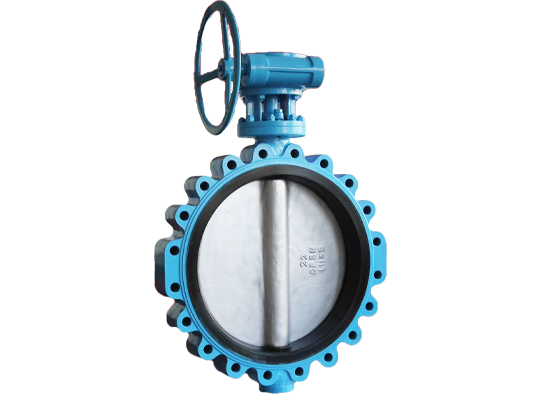

このフランジ付き端部同心バタフライバルブは、古典的な中心対称構造を採用しています。バルブステムとバタフライプレートの同心設計により、素早い開閉と安定した遮断を実現します。バルブシートは高性能弾性材料で作られており、バタフライプレートが閉じているときに緊密な押出シールを形成し、通常の温度および圧力条件下で漏れがない性能を保証します。構造がシンプルで流動抵抗が極めて低いため、特に水処理、空調設備、一般産業用パイプラインシステムに適しています。

仕様

サイズ範囲:

NPS 2”-48”; DN50～DN1200

公称圧力:

150LB-600LB; PN6～PN64

温度範囲:

-69℃～825℃（デザイン、材質により異なります）

エンド接続:

フランジ;突合せ溶接。ウエハース;ラグウエハー

本体材質:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

ディスク素材:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

シール材:

バイトン/NBR/EPDM

シート素材:

積分; 304/316/STL肉盛溶接。

ステム材質:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

設計と製造の標準:

API609

対面標準：

EN558-1

エンド接続規格:

ASME B16.4

試験および検査基準:

API 598

特徴

■ 小型・軽量

■ メンテナンスが簡単

■ 費用対効果が高い

■ 柔軟な制御

同心バタフライバルブとは：

バタフライバルブは、バルブ上部のレバーまたはローターを回転させることによって水の流れを制御する、1/4 回転バルブの一種です。最も一般的に使用されるタイプは、ゼロバイアスバタフライバルブとしても知られる同心バタフライバルブで、ステムとディスクの両方がバルブ本体の中心に配置されています。回転ディスクを使用してメディアの流れを制御するため、ディスクが薄いため抵抗が少なくなります。

どのように機能するか（シーリング）：

同心バタフライバルブは、バルブディスクの開き角度を調整することで動作し、媒体の流れを制御します。ディスクが流路と平行の場合、媒体は障害物なく通過でき、バルブは完全に開きます。ディスクが流路に対して垂直になると、ディスクは流れを完全に遮断し、バルブは完全に閉じます。バルブステムを回転させることでディスクの角度を変えることができ、それによって流量を調整できます。閉位置では、ディスクの端がバルブ本体の内壁のシールリングにしっかりと押し付けられます。シールリングの弾性たわみによりシールが形成され、媒体の漏れを防ぎます。

LYV®️ バルブを選ぶ理由:

当社はフランジ型同心バタフライバルブを30年以上生産してきました。工場の面積は 13,000 平方メートルで、50 台以上の高度な CNC マシンを所有しています。当社のエンジニアと生産チームは、ご注文を高品質かつ最速で確実にお届けします。バルブの配送にも配慮しています。同心バタフライバルブは、塗装が損傷しないように気泡袋または紙で包まれます。また、バルブを箱に入れた後、ベニヤ棒でバルブを固定しました。輸送中にバルブが損傷しないように、合板ケースには必要なマーキングが施されます。

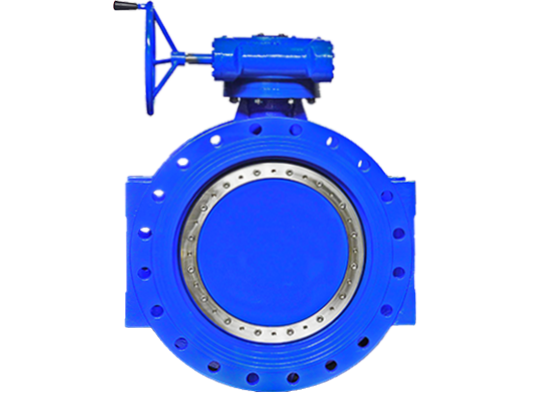

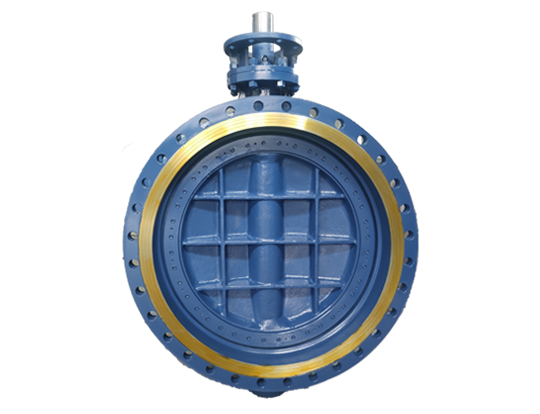

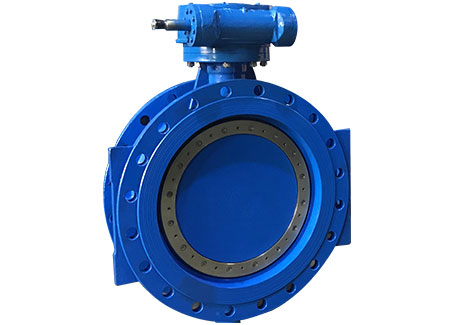

同心バタフライバルブと偏心バタフライバルブの違いは何ですか:

比較次元	同心バタフライバルブ（センターラインバタフライバルブ）	偏心バタフライバルブ（シングル偏心・ダブル偏心・トリプル偏心）
コア構造	ステム、ディスク、バルブボディの中心は揃っています。	ステムの中心は、ディスクおよび/またはバルブ本体の中心からオフセットされています。
シール原理	圧縮/スクレーピングシール: シートを変形させるディスクに依存します。動作中の一定の摩擦。	オフシート/無摩擦シール: ディスクは開くときにシートからすぐに外れ、閉じるときにのみ圧縮されます。最小限の摩擦。
摩耗と耐用年数	激しい摩擦は摩耗を早め、寿命を縮めます。	摩擦が大幅に減少することで摩耗が減り、寿命が大幅に長くなります。
適切な用途	低圧、周囲温度、一般的なシール要件 (水処理など)。	より広い範囲。ダブル偏心: 中温および圧力。トリプル偏心: 高温、高圧、重要なシール (石油およびガス、化学産業の主要なパイプラインなど)。
シール材	主にソフトシール (ゴム、PTFE) ですが、温度によって制限されます。	より幅広い選択肢。ダブル/トリプル偏心器は高温に耐える金属ハードシールを使用できます。
作動トルク	より高い離脱トルク。操作は比較的要求が厳しくなります。	操作トルクが低い。より簡単で軽い操作感。
