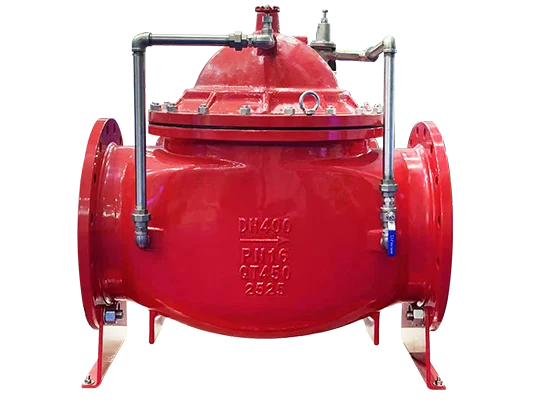

圧力削減バルブ

圧力低下バルブは、調整による必要な出口圧力への圧力を低下させ、媒体自体のエネルギーに依存して、アウトレット圧力を自動的に安定させるバルブです。流体力学の観点から見ると、圧力低下バルブは、局所抵抗が可変のスロットリング要素です。

お問い合わせを送信

圧力低下バルブは、調整による必要な出口圧力への圧力を低下させ、媒体自体のエネルギーに依存して、アウトレット圧力を自動的に安定させるバルブです。流体力学の観点から見ると、圧力低下バルブは、局所抵抗が可変のスロットリング要素です。つまり、スロットリング領域を変更することにより、流体の流速と運動エネルギーが変化し、圧力低下の目的を達成するために異なる圧力損失をもたらします。次に、制御および規制システムの調整に依存して、バルブ後の圧力の変動はスプリング力とバランスが取れているため、バルブ後の圧力はエラー範囲内で一定のままです。

圧力低下バルブとは何ですか？

圧力低下バルブは、調整による必要な出口圧に圧力を低下させ、媒体自体のエネルギーに依存してアウトレット圧力を自動的に保持するバルブです。流体力学の観点から見ると、局所的な抵抗が可変的なスロットリング要素です。スロットリング領域、流体の流速、運動エネルギーを変更することにより、圧力低下を達成し、異なる圧力損失をもたらします。次に、制御および規制システムの調整により、バルブ後の圧力変動は、バルブの後の圧力を誤差範囲内で一定に保つために、バルブ後のバランスを取ります。

圧力削減バルブのパフォーマンスカテゴリは何ですか？

圧力調節範囲：それは、圧力低下バルブの出力圧P2の調整可能な範囲です。この範囲内で、必要な精度を達成する必要があります。これは、主に圧力調節スプリングの剛性に関連しています。

圧力特性：流量gが一定の値である場合、出力圧力が入力圧力の変動により変動する特性です。出力圧の変動が小さいほど、圧力低下バルブの特性が良くなります。出力圧力は特定の値で入力圧力よりも低く、基本的に入力圧力変化とは変わりません。

フロー特性：入力圧が一定の場合、出力流量gとともに出力圧が変化するという特徴です。流量gが変化すると、出力圧が小さくなるほど、より良くなります。一般に、出力圧力が低いほど、出力フローが変化すると変動が小さくなります。

圧力低下バルブの適用は何ですか？

バルブの前のパイプラインのより高い液体圧力を、バルブ後のパイプラインの必要なレベルに低下させることができます。トランスミッション媒体は主に水です。高層ビル、都市の給水パイプネットワークに過度の水圧がある地域、鉱山などで広く使用されており、給水システムの各水消費ポイントの適切なサービス水圧と流れを獲得しています。また、潜在的な水 - 節約効果があり、その水 - 節約効果は約30％です。

バルブ構造の一般的なタイプは何ですか？

過去には、一般的なものはダイヤフラム型、内部スプリングピストンタイプなどでした。基本的な作業原則は、バルブの流れの通路の局所抵抗により、水流への流れの抵抗によって水圧を下げることです。
