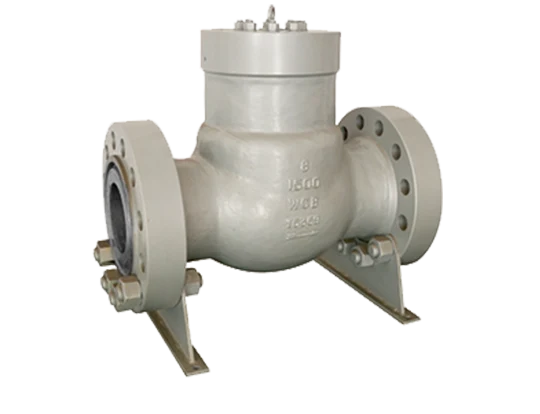

1500lbスイングチェックバルブ

チェックバルブの一種として、1500lbスイングチェックバルブは、スイングディスクをシーリング構造として使用します。、および炭素鋼を身体材料として使用します。 lyv®️1500lbスイングチェックバルブは、API、DINなどの標準を満たすことができます。

お問い合わせを送信

チェックバルブの一種として、1500lbスイングチェックバルブは、スイングディスクをシーリング構造として使用します。、および炭素鋼を身体材料として使用します。 lyv®️1500lbスイングチェックバルブは、API、DINなどの標準を満たすことができます。 NPS2インチから24インチまで、DN50からDN600までのサイズの範囲が生成されます。圧力定格は、ANSI Class150LB、300LB、PN10、PN16、PN25、PN40をカバーしています。1500LBスイングチェックバルブには、石油とガス、石油化学、発電、水と廃水処理、石炭化学物質などのフィールドで広く使用されています。

仕様

バルブタイプ：

バルブを確認してください

シーリングデザイン：

スイングディスク

オペレーティング：

材料：

炭素鋼

ノルミナルサイズの範囲：

NPS 2 "、2 1/2"、3 "、4"、5 "、6"、8 "、10"、12 "、14"、16 "、18"、20 "、22"、24 ""
DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN550、DN600

圧力評価範囲：

ANSIクラス150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

体材：

鋳造炭素鋼、低温炭素鋼、ステンレス鋼
ASTM A216 WCB/WCC、ASTM A352 LCB/LCC、ASTM A351 CF8/CF3/CF8M/CF3M

ディスク資料：

鋳造炭素鋼、低温炭素鋼、ステンレス鋼
ASTM A216 WCB/WCC、ASTM A352 LCB/LCC、ASTM A351 CF8/CF3/CF8M/CF3M

シート/シール材料：

オーバーレイ、ステリット、テフロン、ラミネート
13cr、stl4/stl6、ptfe/rptfe、420+graphite/304+graphite/316+graphite/…

シャフト/ステム材料：

鍛造炭素鋼、低温炭素鋼、二重ステンレス鋼、マルテンサイト
ASTM A105N、ASTM A350 LF2、ASTM A959 2205/2507,2CR13、17-4PH

基準に従って：

api、from

アプリケーション範囲：

石油とガス、石油化学、発電、水および廃水処理、石炭化学物質

チェックバルブとは何ですか？

チェックバルブは、流体流を絶えず一定の方向に維持するバルブです。逆流を防ぐ機能があります。椎間板は液体圧力によって押し出されますが、後方に流れると、逆流を防ぐために背圧によって体の座席を密接に接触します。

スイングチェックバルブとは何ですか？

スイングチェックバルブは、ディスク型ディスクの一端に「ヒンジ」になるように設計されており、ボディまたは他のオブジェクトから自由に吊り下げられるようにします。それは小さな圧力損失と、流体が簡単に流れるようにする構造を持っています。水平パイピングだけでなく、垂直配管（底から上に流れる）にも使用できます。

リフトチェックバルブとは何ですか？

ステム、ハンドホイール、ディスクは、グローブバルブから取り外され、覆われています。最も一般的なタイプはボアであり、これは大きな流体耐性を持ち、小さくなります。

ウェーハチェックバルブとは何ですか？

ボディはウェーハ型であり、従来の衝撃吸収チェックバルブよりもはるかに薄くて軽いものになっています。これは、薄いバッテージにもかかわらず、組み込みのバイパス回路と優れたシーリング性能を備えた多機能、高性能ショック吸収チェックバルブです。

ボールチェックバルブとは何ですか？

ボールバルブのディスクには、フローパスで自由な球状の形状があり、流体の圧力が失われたときに独自の重量の下で転がり、フローパスをブロックして逆流を防ぎます。バルブ本体が完全に開かれている場合、フローパスは直線的に固定され、ボアフローパスとほぼ同じです。流れの経路は抵抗力が低く、異物、スラリーなどの影響を受けにくく、主に下水道に使用されます。
