アプリケーションに最適なバタフライ バルブを選択するにはどうすればよいですか

この選択は、何年もシームレスに稼働するシステムと、ダウンタイム、漏洩、高額なメンテナンスに悩まされるシステムの違いを意味する可能性があります。最も多用途で広く使用されているオプションの中に、しかしターフライバルブ。そのシンプルさ、信頼性、費用対効果の高さから定番となっていますが、すべてではありません。バタフライバルブ平等に作られています。で嘘当社は、単なるコンポーネントではなく、システムの完全性と効率性の基礎となる柱であるバルブのエンジニアリングに専門知識を捧げてきました。重要な考慮事項を基礎から一緒に見ていきましょう。

評価しなければならない中心的なパラメータは何ですか

を選択するバタフライバルブ重要なのは、パイプのサイズに適合する最初のオプションを選択することではありません。これは、アプリケーションの要求とバルブの固有の機能を意図的に一致させることです。パラメータを 1 つでも無視すると、早期に障害が発生する可能性があります。リストアップして評価する必要がある、譲れない要素は次のとおりです。

• バルブのサイズと圧力定格:これが出発点です。バルブはパイプラインの呼び径に完全に一致する必要があります。さらに重要なのは、圧力定格 (クラス 150、300 など) が、潜在的なサージ圧力を含むシステムの最大動作圧力を超えている必要があります。

• ディスクの素材とデザイン:ディスクは心臓部ですバタフライバルブ。腐食性化学物質、飲料水、または研磨剤スラリーを扱っていますか?ダクタイル鋳鉄やステンレス鋼から特殊合金に至るまで、材料の選択が最も重要です。ディスクのプロファイル (ラグやウェーハなど) も圧力能力と取り付けに影響します。

• シートとライナーの素材:これによりシールが定義されます。水にはEPDM、高熱および化学薬品にはバイトン、優れた耐食性にはPTFEが使用されます。シートは流体媒体と動作温度の両方に適合する必要があります。

• 動作温度範囲:すべてのエラストマーと金属には限界があります。バルブ材料が、極低温プロセスから高温プロセスに至るまで、システムの温度スペクトル全体にわたって継続的に機能できることを確認してください。

• 作動方法:バルブはどのように操作されるのでしょうか？手動でアクセスできる場所には、シンプルなレバーハンドルが適しています。自動制御、遠隔操作、または大型バルブの場合は、空圧、電気、または油圧アクチュエーターが必要になります。選択は、速度、トルク、制御精度に影響します。

これらの相互作用を明確にするために、一般的な選択マトリックスを調べてみましょう。

表 1: どのバタフライ バルブ構成がメディアに適合するか

エンド接続と設計標準を理解することで選択がどのように決まるのか

バルブは単独で存在するわけではありません。配管システムに完璧に統合する必要があります。ここで、エンド接続と世界標準が明確に焦点になります。ここで不一致があると、取り付けの問題、漏れ経路、およびコンプライアンス違反の問題が発生します。

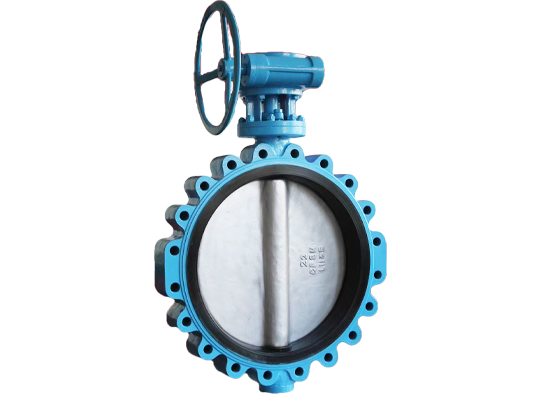

ウエハースタイルバタフライバルブ最も一般的なものは 2 つのフランジの間にクランプされるように設計されており、軽量でコスト効率が高くなります。ネジ付きインサートを備えたラグスタイルのバルブにより、デッドエンドサービスや下流配管の簡単な取り外しが可能になります。これはメンテナンスに不可欠な機能です。次に、フランジエンド バルブが登場します。これは、相手のパイプライン フランジに直接ボルトで固定するための独自の一体型フランジを備えており、高圧サービスによく使用されます。

同様に重要なのは、バルブが製造される基準です。あなたのプロジェクトはアメリカ (API、AWWA、ANSI)、ヨーロッパ (EN)、または日本 (JIS) 仕様に従っていますか?寸法、圧力テスト、材料グレードが異なります。で嘘、当社のバルブは主要な国際規格を満たし、それを超えるように設計されており、世界的な適用性と安心感を提供します。以下の表は、この重要な調整を簡素化したものです。

表 2: 設置の課題を解決するエンド接続と規格

現場からのバタフライ バルブに関する最も一般的な FAQ は何ですか

長年にわたり、同じ洞察力に富んだ質問がエンジニアや工場管理者から寄せられています。最も頻繁に発生する 3 つの問題に正面から取り組んでみましょう。

バタフライバルブはスロットルや流量制御に使用できますか
はい、高性能ですバタフライバルブ正確なディスク設計と適切なアクチュエータを備えたこの製品は、多くの用途でのスロットリングに優れた選択肢となります。ただし、広範囲の流量、特に圧力損失が大きい場合の微調整については、エンジニアにご相談ください。ディスクの位置は流動特性に影響を与えるため、シートの損傷を防ぐためにキャビテーションを考慮する必要があります。

ゴムライニングバタフライバルブとPTFEライニングバタフライバルブの主な違いは何ですか
主な違いは、耐薬品性、温度範囲、摩擦にあります。ゴムライナー (EPDM、NBR など) は、中程度の温度で優れた弾性と水および低刺激性の化学薬品に対するシールを提供します。 PTFE (テフロン) ライナーは、ほぼ普遍的な化学的不活性性を提供し、高温に対応し、低摩擦表面を提供しますが、弾性は低くなります。選択は、特定のメディアとプロセス条件によって決まります。

バタフライバルブはどのくらいの頻度でメンテナンスする必要がありますか?またメンテナンスにはどのような内容が含まれますか?
正しく選択され、インストールされているバタフライバルブ最小限のメンテナンスが必要です。一般的には、毎年目視および動作チェックを行うことをお勧めします。通常、メンテナンスには外部漏れのチェック、アクチュエータがスムーズに動作することの確認、およびアクセス可能な場合にはシートに摩耗や破片がないか検査することが含まれます。バルブの使用状況が厳しい場合は、より頻繁にチェックすることをお勧めします。よく作られたバルブの美しさは、基本的な手入れをすれば長持ちすることです。

自信を持って選択するにはどこから行けばよいですか

右を選択するバタフライバルブデータ、経験、先見性の総合です。カタログ仕様を超えて、バルブがお客様固有の動作環境でどのように動作し、呼吸するかを理解することが重要です。パラメータ、材料、標準がロードマップです。しかし、選択に対する自信は、課題の複雑さに見合った深い知識を持つプロバイダーと提携することで得られます。

で嘘、当社はバルブを販売しているだけではありません。当社は、20 年にわたる組み込み業界の経験をお客様のテーブルに提供し、精密エンジニアリング、厳格なテスト、信頼性への揺るぎない取り組みの基盤に構築されたソリューションを提供します。私たちはお客様の立場に立って、重要なシステムの稼働を維持するために取り組んできたので、そのリスクを理解しています。

完璧なバルブ ソリューションは、すぐに会話できます。お問い合わせ今日アプリケーションの詳細、圧力と温度のデータ、媒体の仕様を記載します。当社の技術チームが個別の推奨事項とその理由を説明します。嘘は、専門家が成功を確実にするために信頼できる名前です。今すぐ当社の Web サイトにアクセスするか、当社のエンジニアリング サポート ラインにお電話ください。
