バタフライバルブは本当に高圧シナリオに対応できるのか

私はこの業界に長く携わっていますが、クライアントがこの質問をするたびに 1 ドルを持っていたとしたら、何年も前に退職しているでしょう。それは、懐疑と必然性の混合から生まれた根本的な質問です。多くのエンジニアや工場管理者は、次のような深く根付いた信念を持っています。バタフライバルブこれらはバルブ界の軽量候補であり、低圧バルクハンドリングに最適ですが、圧力が実際に上昇すると座屈する可能性があります。今日、私はこの信念を、宣伝文句ではなく、確かなデータと現代のエンジニアリングが何を達成できるかについての明確な目で明らかにしたいと思います。

そこで、「適切かどうか」という質問を、より実践的な質問に言い換えてみましょう。

標準バタフライバルブと高圧チャンピオンの違い

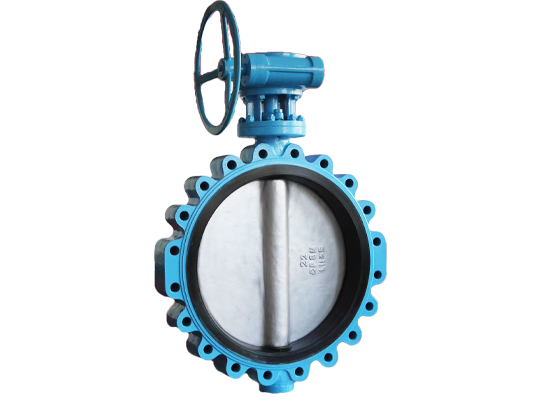

簡単な答えは、すべてではないということですバタフライバルブ平等に作られています。都市用水に使用される標準的なラグまたはウエハース スタイルのバルブは、高圧蒸気ラインや炭化水素注入システムに必要なエンジニアリング ソリューションとは大きく異なります。違いは、デザインと素材の選択の調和にあります。圧力がかかるとバルブが故障すると、単に不便なだけではありません。それは重大な安全上の危険と莫大な運用コストを伴います。私はその余波を見てきましたが、決して美しいものではありませんでした。私たちが尋ねるべき本当の質問は、カテゴリー全体についてではなく、高圧パフォーマンスを可能にする特定の設計についてです。

堅牢な高圧への旅バタフライバルブコア構造から始まります。

ディスクの設計とシャフトの統合は圧力の完全性にどのように影響しますか

これが問題の核心です。高圧用途では、バルブディスクに作用する力が非常​​に大きくなります。弱い接続または欠陥のあるディスク設計は、確実な障害点となります。

• ディスクの形状高性能ディスクは単なる平板ではありません。流線型の空気力学的プロファイルを備えており、バルブ全体の乱流と圧力降下を最小限に抑えます。これは単なる効率の問題ではありません。それは、時間の経過とともにバルブを疲労させる可能性がある動的力と振動を軽減することです。

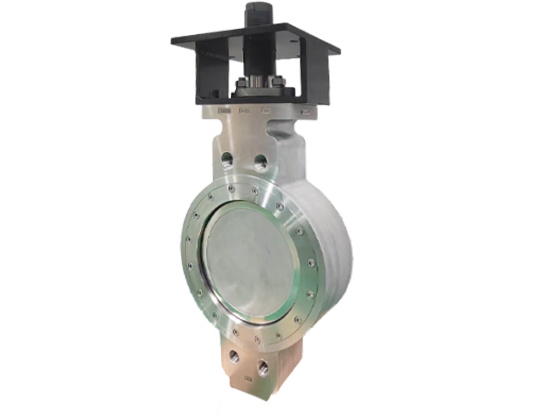

• シャフトとディスクの接続これは最も重要な機械的インターフェースです。標準のキー接続では、遊びが生じて失敗する可能性があります。真のハイプレッシャーチャンピオンは、この弱点を完全に排除するデザインを採用しています。たとえば、私たちのLyv®HPシリーズバルブの特徴は、モノブロック接続、シャフトとディスクが重要な領域で単一の一体ユニットとして鍛造および機械加工されるか、トルクとスラスト力を均等に分散して故障の余地を残さない高度なスプライン接続を使用します。

しかし、適切な鎧がなければ、強力な骨格は役に立ちません。これは次の重要なポイントにつながります。

材質とシールシステムが高圧バタフライバルブの魂である理由

プレッシャーは容赦ない。特にアザラシの弱点を見つけて利用します。シーリング システムは、単純なディスクと本体を、数千 PSI の下でもしっかりとした信頼性の高い遮断装置に変えるものです。

高圧を定義する具体的なパラメータを見てみましょう。バタフライバルブ。次の表は、当社の主要な仕様を分類したものです。Lyv® HPシリーズこれらの要求の厳しい役割のために特別に設計されたバルブ。

高圧バタフライバルブの重要な性能パラメータとは何ですか

仕様を見ることと、それが運用にとって何を意味するかを知ることは別のことです。エンジニアリングの飛躍を理解するために、これを直接比較してみましょう。

高性能バタフライバルブと従来のゲートバルブとの比較

何十年もの間、ゲート バルブは高圧絶縁用のデフォルトの選択肢でした。しかし、かさばり、重く、動作が遅く、シートが腐食しやすいです。現代の高性能バタフライバルブ魅力的な代替案を提供します。次に私がいつも受ける質問は、「切り替えることで何が得られますか?」です。

LYV® HP シリーズ バルブにアップグレードすると具体的なメリットは何ですか

その利点はスペックシート上の単なる一行をはるかに超えています。これらは、実際の運用上の節約と安全性につながります。

• 徹底的な重量とスペースの削減 A Lyv®バルブは、同等クラスのゲートバルブよりも最大 70% 軽量化、90% 短くすることができます。これにより、支持構造が簡素化され、設置時間が短縮され、コンパクトなプラントの貴重なスペースが解放されます。

• より速く、より安全な操作ゲートバルブの場合は数十回転ですが、4分の1回転です。緊急停止の状況では、速度が安全です。当社の作動バルブは、数分ではなく数秒でラインを遮断できます。

• メンテナンス寿命を大幅に短縮ゲート バルブは流体を閉じ込める複雑な内部形状を持っており、固着やシートの損傷が発生しやすいです。シンプルなデザインで、バタフライバルブ空洞が少なく、適切な材料を使用すると、スケーリングや腐食に対してはるかに優れた耐性を発揮します。

もちろん、仕様と利点はストーリーの一部にすぎません。高性能の製品を検討しているエンジニアからよく聞かれる質問に答えてみましょう。バタフライバルブ初めて。

バタフライ バルブ FAQ よくある質問への回答

ソフトシートのバタフライバルブに対するメタルシートのバタフライバルブの主な利点は何ですか
当社のような金属シートバルブインコネルシートを備えたLYV® HPシリーズ、最も極端な条件向けに設計されています。あらゆるポリマーの限界をはるかに超える温度に耐えることができ、研磨剤スラリーや浸食に対して高い耐性を備えています。弊社の RPTFE バージョンのようなソフトシート バルブは「気泡を通さない」遮断を実現しますが、メタルシート バルブは、炭化水素パイプラインや高温蒸気ラインなどの重要な用途において究極の耐久性と防火性能を提供します。

バタフライバルブは高圧システムの隔離と絞り制御の両方に使用できますか
はい、そのとおりですが、重要な注意点があります。高性能ディスクの V ノッチ プロファイルは、コントロールに優れた流量特性を提供します。ただし、スロットリングサービスの場合は、キャビテーションとフラッシングの可能性を考慮する必要があります。部分的に開いたディスクを高速で流れると、急激な圧力降下が発生し、バルブや下流の配管が損傷する可能性があります。このような業務には、弊社のLyv®エネルギーを管理し、これらの破壊的な影響を最小限に抑えるために特別に設計された制御中心のトリム設計。

一定の高圧下でバタフライ バルブの長期信頼性を確保するにはどうすればよいですか
予防メンテナンスが重要ですが、当社の設計では従来のバルブよりもはるかに少ない量で済みます。主にステムシールとアクチュエータの取り付けに焦点を当てる必要があります。ステム周囲の外部漏れがないか定期的に確認してください。アセンブリの構造的完全性を維持するために、アクチュエータのボルトが仕様どおりに締め付けられていることを確認してください。内部的には、モノリシック シャフト ディスク設計により、Lyv® HPシリーズ最も一般的な内部障害点を実質的に排除し、最初から信頼性が大幅に向上します。

証拠は明らかです。質問はもうありませんもし a バタフライバルブ高圧にも耐えられますが、どれ信頼すべきです。その特徴は、材料科学、機械的完全性、試験に耐えるシーリング システムに重点を置いた意図的で妥協のないエンジニアリングにあります。

時代遅れの想定に基づいて機器を選択し、運用の安全性と効率性を損なうことのないようにしてください。エンジニアリングの話が進みました。

お問い合わせ今日特定の圧力、温度、媒体要件に合わせて調整します。当社のエンジニアリング チームは、詳細なデータシートとコンサルティングを提供して、どのように機能するかを証明する準備ができています。Lyv® HPシリーズは、あなたが探していた堅牢で高性能なソリューションとなる可能性があります。 20 年間にわたる集中的なイノベーションがもたらす違いを見てみましょう。
