ゲートバルブがスロットリングの流れに適していないのはなぜですか

テクノロジーの世界で20年以上にわたり、私は最良の解決策が、それらが設計されたものとまったく同じようにツールを使用することから来ることを学びました。ドライバーを使用して爪を叩くことはありません。同じ原理は、産業用液体システムでは非常に真実です。植物の床からエンジニアリングの議論まで、私が遭遇した最も一般的な誤解の1つは、ゲートバルブ流量を制御するため。今日、私は自分の経験を利用して、このプラクティスが単に非効率的ではなく、システム全体に有害である理由を詳細に説明したいと思います。

ゲートバルブの主な設計目的は何ですか

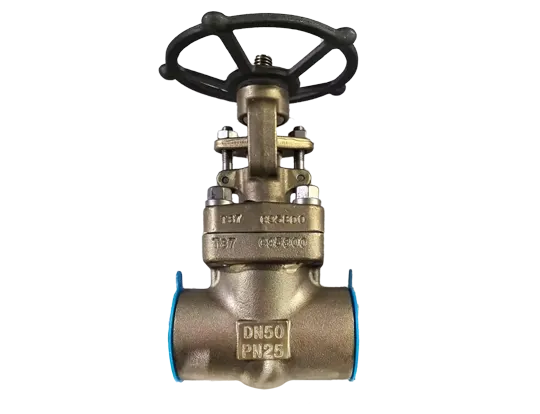

A ゲートバルブシンプルさとブルートフォースの傑作です。その名前はそれをすべて言っています：それは壁のゲートのように機能します。コアコンポーネントは、流れの経路に垂直に移動する平らな、くさび形の、または平行な顔のゲートです。ハンドホイールがバルブを開くように回転すると、ゲートは完全に持ち上げられ、遮るもののないフルボアの開口部が作成されます。これは、フローパスがパイプ自体と同じくらい幅であることを意味し、完全に開いたときに圧力低下を最小限に抑えます。逆に、閉じたとき、ゲートはバルブ本体に対してしっかりと座っており、緊密なシャットオフを提供します。

設計意図はバイナリです：完全に開いていますまたは完全に閉じた。変調のためではなく、分離用に設計されています。パイプラインのオン/オフスイッチと考えてください。さて、これを、それが構築されていない仕事にそれを使用しようとしたときに起こることと対比しましょう。

スロットリングにゲートバルブを使用するとどうなりますか

あなたが離れるときゲートバルブ流れを減らすために部分的に開いた位置で、あなたは多くの問題を招待します。隔離に優れた設計機能は、スロットリングアプリケーションでアキレスのかかとになります。

1. 急速な座席とディスク侵食：ゲートとシート（密封する表面）は、完全に閉じた位置でのみ完全な接触を行うように設計されています。部分的に開いた状態では、高速流はゲートと座席の間の狭い隙間を通過します。これにより、座席表面を継続的に爆破する高速の乱流ジェットが作成されます。これにより、金属や回復力のある材料であろうと、材料が早期故障に耐えられ、必要に応じてバルブがしっかりとシールできないことを侵食します。

2. 振動とキャビテーション：部分的に開いたゲートによって引き起こされる乱流は、深刻な振動につながる可能性があります。これは、バルブ自体を損傷するだけでなく、配管システム全体に有害な振動を送信することもできます。さらに、圧力降下が重要である場合、キャビテーション（蒸気泡の形成と爆発）を引き起こす可能性があります。

3. 茎とアクチュエータの損傷：ハンドホイールをゲートに接続する茎は、流れる流体の不均衡な力のために、部分的に開いた位置で途方もない横方向のストレスにさらされています。これにより、ステムの曲げ、ガーリング（摩耗の一種）、および梱包の早期故障につながり、漏れが発生します。バルブが自動化されている場合、アクチュエータはこれらの力に闘い、モーターの燃え尽きまたは空気圧系の故障につながります。

簡単に言えば、aを使用しますゲートバルブスロットリングは、寿命を短くし、システムの安全性を妥協し、メンテナンスコストを増やすための確実な方法です。これは、仕事のための間違ったツールの古典的なケースです。

lyv®ゲートバルブは、分離サービスの長期的な信頼性をどのように保証しますか

でlyv®、目的のアプリケーションを明確に理解してバルブを設計します。私たちの孤立ゲートバルブ1つのジョブを完全に実行するために構築されています。閉じた位置にバブルタイトシールを提供し、開いた位置での最小限の流れ抵抗を提供します。私たちは、最も厳しい環境でさえ、時間の試練に耐える精密な製造と優れた材料を通じてこれを達成します。使用するときlyv®ゲートバルブ厳密にはオン/オフ勤務のために、あなたは数十年にわたる信頼できるメンテナンスのないサービスに投資しています。

情報に基づいた決定を下すために、分離用に設計されたバルブの重要なパラメーターとスロットリング用に設計されたバルブの重要なパラメーターを比較しましょう。

バルブ選択の重要なパラメーター

この表は、基本的なデザインの違いを強調しています。しかし、これはあなたのシステムのハード数と仕様の点で何を意味するのでしょうか？次の表は、私たちの重要な設計と物質的な考慮事項の概要を示していますlyv®ゲートバルブ彼らがあなたの孤立のニーズを満たすようにします。

lyv®プレミアムインダストリアルゲートバルブ仕様（サンプル）

ゲートバルブFAQ一般的な質問

長年にわたり、私は無数の質問をしました。詳細に答えられた最も頻繁なもののいくつかを以下に示します。

ボールバルブ上のゲートバルブの主な利点は何ですか

ボールバルブはクイッククォーターターン操作に最適ですが、適切に設計されていますゲートバルブからのようにlyv®多くの場合、特により大きなパイプサイズで、高圧の高温用途向けに、より堅牢なシールを提供します。平行またはくさび形のゲートは、より大きなシーリング表面積を提供し、熱膨張をよりよく処理し、長期にわたって厳しいサービスでより漏れた閉鎖を提供できます。

任意の方向にゲートバルブを取り付けることができますか

これは重要な質問です。一般的に、ほとんどゲートバルブデザインは双方向です。ただし、最適なパフォーマンスと操作の容易さのために、ステムを直立してバルブを取り付けることをお勧めします。これは特に重要ですlyv®外側のネジ＆ヨーク（OS＆Y）デザインを備えたバルブ。ステムスレッドは流パスの外側に保持され、腐食を防ぎ、滑らかな動作を確保します。メーカーのインストールガイドを常に参照してくださいlyv®バルブは、明確な段階的な指示を提供します。

正しく使用すれば、ゲートバルブを維持する頻度

厳密に分離バルブとして使用する場合（完全に開いているか完全に閉じている）、lyv®ゲートバルブ最小限のメンテナンスが必要です。通常、毎年定期的な運用チェックをお勧めします。これには、バルブを完全に開いてから完全に閉じて戻って戻すことが含まれます。これにより、茎と座席に破片や腐食がないようにすることができます。漏れが検出された場合、梱包には時折調整が必要になる場合があります。私たちのlyv®バルブは長寿のために構築されていますが、定期的なチェックはサービス寿命を最大化するための鍵です。

スロットリングフローに使用する正しいバルブは何ですか

流量を制御する必要がある場合は、その目的のために特別に設計されたバルブを調べる必要があります。最も一般的で効果的な選択は、ですグローブバルブ。その設計には、コンポーネントへの損傷を最小限に抑えてフローの正確な制御を可能にするプラグとシートの配置があります。その他の優れたオプションには、より大きなライン用のバタフライバルブや、完全に自動化されたプロセス用の特殊なトリムとアクチュエーターを備えた制御バルブが含まれます。チームlyv®また、品質と耐久性に対する同じコミットメントで設計された、これらのスロットリング固有のバルブの範囲も提供しています。適切なバルブを選択すると、プロセス効率が保証されるだけでなく、資本投資も保護します。

システムに適切なバルブを指定する準備ができました

異なるバルブの明確な役割を理解することは、安全で効率的で費用対効果の高い操作の基礎です。 Aを使用しますゲートバルブスロットリングは費用のかかる間違いですが、それは完全に回避可能なものです。ジョブに適したツールを選択することにより - ロバストlyv®ゲートバルブ信頼できる分離、または精度のためlyv®正確なスロットリングのための制御バルブ - 流体システムの完全性と寿命を確保します。

バルブの選択を偶然残しないでください。私たちの経験豊富なエンジニアがあなたが完璧な選択をするのを手伝ってください。

お問い合わせ今日は無料相談のために、Lyv®をエンジニアリングの信頼性のパートナーにしてください。アプリケーションを分析し、理想的なバルブソリューションを推奨するお手伝いをします。
