トリプルオフセットバタフライバルブが3つのエキセントリックで設計されているのはなぜですか？

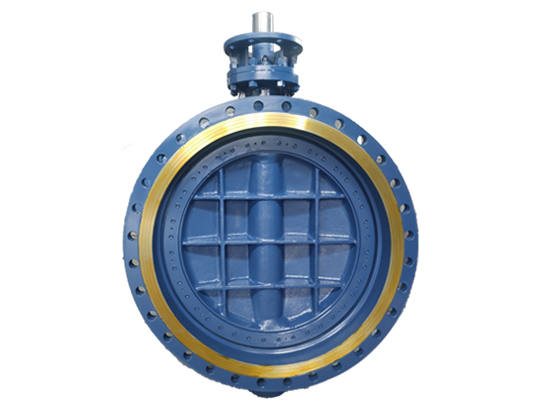

The トリプルオフセットバタフライバルブは、3つの幾何学的オフセットを通じてシーリングを実現する産業制御バルブです。コア機能は、バルブステム、バルブプレート、シーリングサーフェスの非集中レイアウトです。その設計目標は、摩擦損失と伝統的な蝶のバルブの高温シーリング障害の問題を解決することです。

では、なぜトリプルエキセントリックを重ね合わせる必要があるのでしょうか？

単一の偏心は、摩擦からの部分的な離脱のみを達成できます。トリプルデザインは進行性効果を形成できます。最初の奇抜さは離脱を導き、2番目の偏心が接触経路を最適化し、3番目の偏心が自己明るいシールを提供します。 3つのうちの1つが不足しているため、高温および高圧下でのシーリングフォースまたは残留摩擦が不十分になり、ゼロリーク基準を満たすことはできません。

の構造トリプルオフセットバタフライバルブ回転軌道とシーリング表面を分離し、金属シーリングリングが閉鎖の瞬間に弾性変形のみを受けるようにし、長期摩耗を回避します。パッキングクランプ力に依存する単一のエキセントリックバルブボディと比較して、トリプルエキセントリックは幾何学的構造自体に依存してシーリング強化を実現し、圧力抵抗とサービス寿命を大幅に改善します。
