トラニオン型ボールバルブとは何ですか?また、それが工業用流量制御において重要である理由は何ですか?

トラニオン形ボールバルブ最新の産業用流量制御システム、特に高圧、大径、長距離のパイプライン用途において重要な役割を果たしています。フローティングボールバルブに比べ、安定性に優れ、作動トルクが低減され、シールの信頼性が向上します。石油・ガス、石油化学処理、LNG、発電などの業界では、より高い安全性と効率性の基準が求められ続けるにつれ、トラニオン型ボールバルブの構造、性能、選択ロジックを理解することがますます重要になっています。

記事の概要

この包括的なガイドでは、トラニオン型ボールバルブとは何か、その仕組み、厳しい条件下で従来のフローティングボールバルブより優れた性能を発揮する理由、およびボールバルブを選択する際に考慮すべき要素について説明します。この記事では、Google EEAT の原則と専門的な工業用バルブの実践に従って、アプリケーション、規格、材料、メンテナンス、よくある質問についても説明します。

目次

• トラニオン形ボールバルブとは何ですか?
• トラニオン型ボールバルブはどのように機能しますか?
• トラニオン型ボールバルブの方が安定しているのはなぜですか?
• 主要な構造コンポーネントは何ですか?
• トラニオン形ボールバルブはどの業界で使用されていますか?
• フローティングボールバルブとどう違うのですか？
• どのような材料と規格が一般的に使用されていますか?
• 適切なトラニオン型ボールバルブを選択するにはどうすればよいですか?
• よくある質問

トラニオン形ボールバルブとは何ですか？

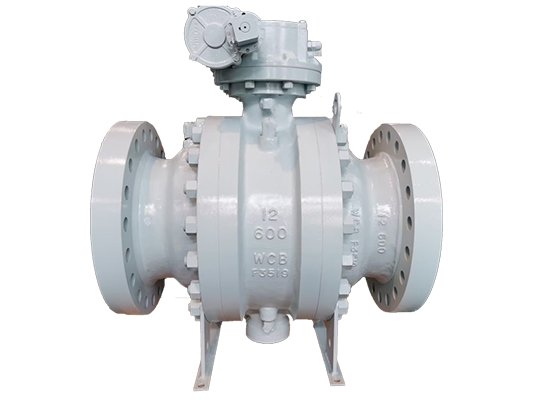

トラニオン形ボールバルブは、ボールが上下のトラニオン（軸支持部）によって機械的に固定されているタイプのクォーターターンバルブです。フローティングボールバルブとは異なり、ボールは圧力を受けても動きません。代わりに、シートがボールに向かって動き、密閉性を実現します。

この設計により、ボールとシートの間の摩擦が大幅に軽減され、トラニオン取り付け型ボールバルブが高圧、大口径のパイプラインシステムに最適になります。これらは、以下のような専門のバルブサプライヤーによって広く製造されています。浙江良益バルブ有限公司、国際標準への準拠と長期的な運用信頼性を確保します。

トラニオン型ボールバルブはどのように機能しますか?

トラニオン型ボールバルブの動作原理は、スプリング式シートまたは圧力補助シートと組み合わせた固定ボール構造に基づいています。バルブが閉じると、ライン圧力によって上流側シートがボールに押し付けられ、確実に密閉されます。下流側シートは、低圧でもシールを維持するためにバネ付勢されている場合があります。

• ボールは上下のトラニオンで固定されています
• バルブシートが軸方向に移動してボールをシールします
• 圧力に関係なく作動トルクが低い
• 多くの場合、ダブル ブロックおよびブリード (DBB) 機能が利用可能です

この機構により、長いサービスサイクルにわたってスムーズな動作、摩耗の低減、および一貫したシール性能が保証されます。

トラニオン型ボールバルブの方が安定しているのはなぜですか?

安定性は、トラニオン型ボールバルブの最も重要な利点の 1 つです。ボールは機械的にサポートされているため、圧力や温度が変動してもボールが移動することはありません。

安定性に関する主な利点は次のとおりです。

• 高圧下でも変形が少ない
• シール面の応力を低減
• シートとボールの寿命の延長
• 重要な遮断用途における信頼性の高い動作

これらの特徴により、トラニオン取り付けボールバルブは、伝送パイプラインや緊急停止システムなどの安全性が重要なシステムに特に適しています。

主要な構造コンポーネントは何ですか?

トラニオンに取り付けられたボールバルブは、性能と耐久性を確保するために連携して動作するいくつかの精密設計コンポーネントで構成されています。

トラニオン形ボールバルブはどの業界で使用されていますか?

トラニオン型ボールバルブは、その堅牢な設計とシールの信頼性により、複数の業界で広く使用されています。

• 石油およびガス輸送パイプライン
• 石油化学および化学処理プラント
• LNG および極低温システム
• 発電設備
• 注水および高圧設備

これらのアプリケーションの多くは、API 6D や ISO 17292 などの規格に準拠する必要があり、Zhejiang Liangyi Valve Co., Ltd. などのメーカーはこれらの規格に準拠しています。

フローティングボールバルブとどう違うのですか?

トラニオン型ボールバルブとフローティングボールバルブの違いを理解することは、エンジニアが正しいソリューションを選択するのに役立ちます。

どのような材料と規格が一般的に使用されていますか?

材料の選択は、動作媒体、温度、圧力によって異なります。一般的な材料には次のものがあります。

• 炭素鋼（WCB、A105）
• ステンレス鋼（CF8、CF8M）
• 高温使用用合金鋼

トラニオン取り付けボールバルブは通常、API 6D、API 608、ISO 14313、ASME B16.34 などの認められた規格に従って設計およびテストされます。これらの規格により、安全性、互換性、長期的な信頼性が保証されます。

バルブ規格に関する追加のガイダンスについては、この工業用バルブ規格の概要を参照してください。

適切なトラニオン型ボールバルブを選択するにはどうすればよいですか?

正しいバルブを選択するには、動作条件とシステム要件を体系的に評価する必要があります。

1. 圧力と温度範囲を定義する
2. メディアの特性を特定する
3. サイズと接続タイプを確認する
4. 必要な認証と規格を確認する
5. 自動化と作動のニーズを評価する

浙江良益バルブ有限公司 などの経験豊富なメーカーと協力することで、適切な選択、カスタマイズ、アフターサポートを確実に行うことができます。

よくある質問

トラニオン型ボールバルブの主な利点は何ですか?

主な利点は、特に高圧および大口径のパイプライン システムにおいて、操作トルクが軽減され、シールの安定性が向上することです。

トラニオン型ボールバルブはどのようにしてシールを実現するのでしょうか?

密閉は、固定ボールに向かって移動する圧力補助またはバネ式シートによって実現され、さまざまな圧力下でも確実に遮断します。

トラニオン型ボールバルブが石油およびガスのパイプラインで好まれるのはなぜですか?

高い信頼性、二重ブロックおよびブリード機能、長い伝送距離にわたって安定したパフォーマンスを提供します。

トラニオン取り付けボールバルブにはどの規格が適用されますか?

一般的な標準には、アプリケーションの要件に応じて、API 6D、ISO 14313、API 608、ASME B16.34 などがあります。

トラニオン形ボールバルブの寿命はどれくらいですか？

適切な材料の選択とメンテナンスにより、これらのバルブは、要求の厳しい産業環境において数十年間にわたって確実に動作することができます。
