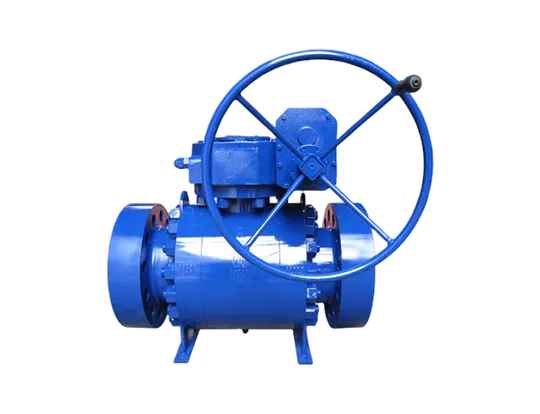

ギアボックス手動トラニオン取り付けボールバルブ
LYV® は、中国のギアボックス手動トラニオン型ボールバルブの大手メーカーです。この手動ギアボックス操作トラニオン取り付けボールバルブは、大口径および高圧パイプラインの手動操作の問題を解決するために特別に設計されています。産業用ギアボックス手動トラニオン取り付けボールバルブ
内蔵の伝達機構により作動力が増幅され、バルブ開閉が楽になり省エネになります。石油・化学などの主要な高負荷パイプラインに安定して使用でき、信頼性の高い手動制御を実現します。
お問い合わせを送信
製品紹介
LYV®️ ギアボックス手動トラニオン搭載ボールバルブは、API-6A、API-6D、ASME-B16.34、ISO-17292 などの国際規格を満たす高性能製品です。 LYV®️ 高性能ギアボックス手動トラニオン取り付けボールバルブは API-6FA 防火認証を取得しており、製品がさまざまな防火要求用途に使用できる能力があることを証明しています。 LYV®️ はトラニオン型ボールバルブを製造するメーカーとして、NPS 2 インチから NPS 48 インチのトラニオン型ボールバルブを製造でき、最大圧力定格は 2500LB に達します。さらに、LYV®️には低温トラニオン形ボールバルブを製造する条件と経験があります。接触私たち 詳細については。
このバルブは、ギア減速トランスミッションとイヤーシャフト固定設計を組み合わせており、高圧および大口径用途で使用する場合の従来の手動バルブの過剰な力とシールへの容易な損傷の問題を効果的に解決します。ギアボックス構造により操作力が大幅に増幅され、開閉プロセスがスムーズかつ楽になります。内部のイヤーシャフト固定ボールにより、高い圧力差下でも安定したシールとバルブの長寿命が保証されます。この設計は、正確な手動制御が必要な、または安全バイパスとして機能する、石油、化学工学、電力などの業界の重要な高圧パイプラインに特に適しています。信頼性の高い切断機能を提供しながら、作業強度とメンテナンス要件を大幅に軽減します。この製品は API 6D などの国際規格に厳密に従っており、その性能と信頼性を保証するために 30 年以上の専門的な製造経験に裏付けられています。
仕様
|
サイズ範囲: NPS 2”-48”; DN50～DN1000 |
公称圧力: 150LB-2500LB; PN10～PN420 |
|
温度範囲: -196℃～825℃（デザイン、材質により異なります） |
エンド接続: フランジ;突合せ溶接。 |
|
本体材質: ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A; ASTM A105; ASTM A182 F304/F316/F304L/F316L |
ボールの材質: ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55 |
|
シート素材: PTFE/RPTFE/FPM/PEEK; 304/316+STL/インコネル |
ステム材質: ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55 |
|
設計と製造の標準: API 6D |
対面標準： ASME B16.10/EN558-1 |
|
エンド接続規格: ASME B16.5/ ASME B16.25 |
試験および検査基準: API 598 |
特徴
■ ソフトシートまたはメタルシートをご用意
■ ソリッドボール
■ RF、RTJ、BW 接続面
■ 2 ピースまたは 3 ピースのボディ
■ 双方向のタイトシャットオフ
■ 漏れゼロ
■ ダブルブロック&ブリード(DBB) / ダブルアイソレーション&ブリード(DIB)
■ 防火保護。
■ 低操作トルク設計
■ 防噴ステム設計
ギアボックス手動トラニオン型ボールバルブとは何ですか?
ギアボックス手動トラニオン取り付けボールバルブは、中空の穴あき固定/支持ボールを使用して流れを制御する 4 分の 1 回転バルブの一種です。ボールは取り付けられたベアリングによって拘束され、回転のみが許可されます。
ギアボックス手動トラニオンマウントボールバルブはどのように機能しますか(シール)?
ライン圧力によって上流シートが静止ボールに押し付けられ、その結果、ライン圧力によって上流シートがボールに押し付けられ、ボールがシールされます。ボールの機械的固定によりライン圧力による推力が吸収され、ボールとシート間の過剰な摩擦が防止されるため、最大定格作動圧力でも作動トルクは低く抑えられます。
LYV®️ バルブを選ぶ理由?
1. 生産能力
30 年の専門的な経験により、13,000 平方メートルの工場と 50 台を超える CNC マシンが効率的な生産ラインを形成しています。加工からテストまでの完全な機能を備えており、製品の一貫性と注文の配送速度を保証します。
2. 品質認証
ISO9001システムは完全に導入されています。当社の中核製品は、API 607/6FA (防火)、API 6D (パイプラインバルブ)、CE などの有効な国際認証を継続的に取得しており、製品が主要な世界市場の安全性と性能基準を満たしていることを保証しています。
3. サービスの提供
生産から輸送までの全プロセス追跡を実装します。バブルバッグ、フランジカバー、特注の強化木箱、および明確にマークされた専門的な梱包を使用してください。製品が無傷で世界中のすべての拠点に確実に届けられるように、大口径バルブ専用の輸送サポートを設計します。
