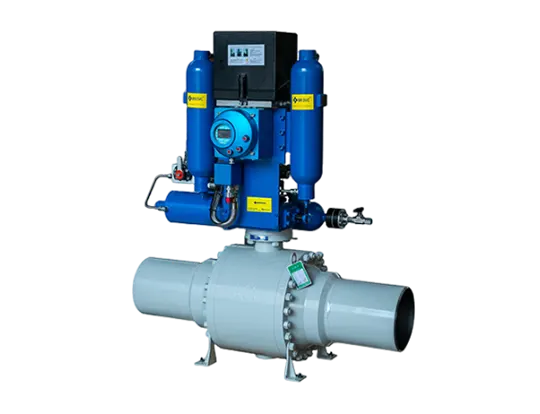

LYV®️ 自己作動アクチュエーターを介したガスオーバーオイル完全溶接ボールバルブ。パイプライン自体の媒体の圧力によってバルブが開閉します。この製品は、パイプライン内の天然ガスを空気圧の空気供給として直接使用します。システム全体が高圧向けに設計されています。減圧を行わずに給気濾過プロセスを経ます。ガスはガスタンクと高圧制御バルブのコンポーネントに直接注入されます。制御信号の作用により、高圧制御されたガスが対応するガス/液体回路に入ります。そして、液体媒体の等圧伝達の原理により気液同期伝達を実現し、バルブ駆動装置の油圧シリンダーに作用してバルブを制御します。
LYV®️ 自己作動アクチュエーターを介したガスオーバーオイル完全溶接ボールバルブ。パイプライン自体の媒体の圧力によってバルブが開閉します。この製品は、パイプライン内の天然ガスを空気圧の空気供給として直接使用します。システム全体が高圧向けに設計されています。減圧を行わずに給気濾過プロセスを経ます。ガスはガスタンクと高圧制御バルブのコンポーネントに直接注入されます。制御信号の作用により、高圧制御されたガスが対応するガス/液体回路に入ります。そして、液体媒体の等圧伝達の原理により気液同期伝達を実現し、バルブ駆動装置の油圧シリンダーに作用してバルブを制御します。
LYV®️ ガスオーバーオイル完全溶接ボールバルブは、パイプライン圧力を自動的に監視して自動閉鎖を実現します。動作原理はシンプルで、制御は安全で信頼性があります。屋外の天候の厳しい条件にも対応できます。この製品は、長距離輸送パイプラインや危険な化学媒体パイプラインの用途において、事故のリスクを軽減し、災害のさらなる拡大を回避できます。
メカニズムのタイプ: スコッチヨーク |
供給空気圧力の適用範囲: 0.4~16MPa |
空気供給媒体の適用範囲: 空気、窒素、天然ガスなどの非酸性ガス |
周囲温度の適用範囲: -30℃~100℃、-55~150℃(オプション) |
保護クラス: IP68 |
防爆グレード: Exd IIC T4/T6 |
アクセサリー: リミットスイッチ、ポジショナー、電気コネクタ |
信号インターフェース: USB/RS232/485 |
電源: 高エネルギーバッテリー、ソーラー、外部電源。 |
適用バルブタイプ: ボールバルブ/バタフライバルブ |
適用バルブサイズ範囲: DN50~DN600 |
適用バルブ圧力範囲: 150LB~1500LB、PN10~PN250 |
接続規格: ISO5211 |
|
■ A: 多方向手動ポンプ
■ B: リモート-ローカル分離シフトバルブ
■ C: 完全溶接型油圧シリンダー
■ D: 空気圧制御バルブ
■ E: ガス/液体タンク
■ F: ポジション
■ G: パラレルスコッチヨークの機械構造
■ H: 断熱フィルター
