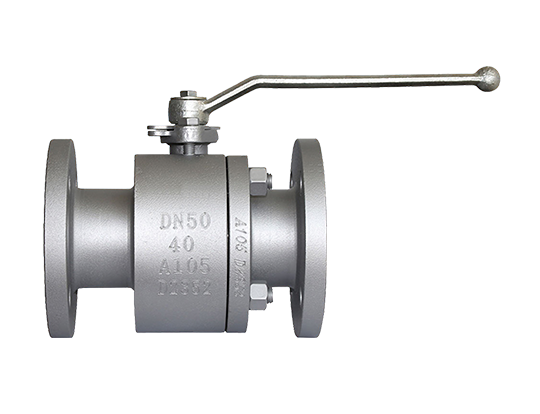

フローティングボールバルブ

LYV® フローティングボールバルブは、優れた品質と性能を保証するために細心の注意を払って設計されています。当社の厳格な製造プロセスと品質管理措置により、業界の同様の製品を上回る製品が生まれます。これらのフローティングボールバルブは、API-6A、API-6D、ASME-B16.34、ISO-17292 などの複数の国際規格を満たしています。さらに、API-6FA 防火認定を取得しているため、防火安全性が必要な用途に適しています。 LYV® のフローティングボールバルブには高品質のシーリングソリューションが装備されており、高圧および高温の環境でも確実に動作します。当社は、さまざまな運用要件を満たすために、さまざまなシーリングオプションを提供しています。お客様の特定のニーズについては、当社の専任営業チームにご相談ください。お客様固有の要件を満たすフローティングボールバルブソリューションをカスタマイズします。

仕様

サイズ範囲：

NPS 1/2”-10”; DN15～DN250

公称圧力:

150LB-1500LB; PN20～PN260

温度範囲：

-46℃～121℃（設計・仕様により異なります）材料）

エンド接続:

フランジ;。

本体材質:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

シート素材:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/インコネル

ボールの材質:

ASTM A182 F304/F316

ステム材質:

ASTM A182 F304/F316

設計と製造標準：

API 6D

対面標準:

ASME B16.10/EN558-1

エンド接続規格:

ASME B16.5/ ASME B16.25

テストと検査標準：

API 598

特徴

■ ソフトシートまたはメタルシートをご用意

■ バルブの誤作動を防止するロック装置を装備しています。

■ RF、RTJ、接続面

■ シンプルな構造、コンパクトサイズ、軽量設計です。

■ 内圧の異常上昇によるステムの噴出を防止する噴出防止ステム設計により、事故を回避します。

■ 耐火性および帯電防止設計。

■ フルボアバルブ設計により、パイプラインのピギングが容易になり、流れ抵抗が低く、流量が大きくなります。

■ 低操作トルク設計

フローティングバルブとは：

フローティングボールバルブは、ボールがトラニオンによって所定の位置に保持されていないバルブです。通常の操作では、これによりボールはわずかに下流側に浮きます。これにより、シート機構がボールの下で圧縮され、ボールが押し付けられます。さらに、一部のタイプでは、何らかの力が加わってシート機構が消散した場合（バルブの外側の火災による極度の熱など）、ボールはボールを密閉するように設計された金属ボディまで浮き上がり、ある程度のフェイルセーフ設計。

どのように機能するか（シーリング）：

フローティングボールバルブは一般的なタイプのボールバルブです。その動作原理は、ボール自体がバルブ本体に直接接触せず、バルブシートに対してシールすることです。バルブが開いているとき、ボールは媒体の流れの影響を受けて自由に浮くことができ、ボールとバルブシートの間の摩擦が軽減されます。ボールは自由に浮遊するため、バルブシートには一定のクリアランスが必要であり、この構造によりフローティングボールバルブは優れたシール性を発揮します。

LYV®️ バルブを選ぶ理由:

当社は30年以上にわたってボールバルブを製造しています。工場の面積は 13,000 平方メートルで、50 台以上の高度な CNC マシンを所有しています。当社のエンジニアと生産チームは、ご注文を高品質かつ最速で確実にお届けします。バルブの配送にも配慮しています。バルブは、塗装が損傷しないように気泡袋または紙で包まれます。また、バルブを箱に入れた後、ベニヤ棒でバルブを固定しました。輸送中にバルブが損傷しないように、合板ケースには必要なマーキングが施されます。

Main external and connecting dimensions

Date		Revision							Filled by	Checked by	Publish by
2024-April-03		First issue							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Wt.(kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Wt.(kg)
PN16
-	15	115	95	65	45	-	16	4-Ф14	78	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	84	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	95	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	150	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	170	200	7.3
-	65	170	185	145	122	-	20	4-Ф18	195	240	11.7
-	80	180	200	160	138	-	20	8-Ф18	215	240	13.4
-	100	190	220	180	158	-	20	8-Ф18	250	280	15.7
-	125	325	250	210	188	-	22	8-Ф18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-Ф14	103	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	112	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	123	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	156	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	172	200	7.3
-	65	170	185	145	122	-	22	8-Ф18	197	240	11.7
-	80	180	200	160	138	-	22	8-Ф18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-Ф30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-Ф14	103	130	-
-	20	120	105	75	58	-	18	4-Ф14	112	130	-
-	25	125	115	85	68	-	18	4-Ф14	123	160	-
-	32	130	140	100	78	-	18	4-Ф18	150	160	-
-	40	140	150	110	88	-	18	4-Ф18	156	180	-
-	50	150	165	125	102	-	20	4-Ф18	172	200	-
-	65	170	185	145	122	-	22	8-Ф18	197	240	-
-	80	180	200	160	138	-	22	8-Ф18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-Ф30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150LB
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300LB
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-Ф19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600LB
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-Ф19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75
