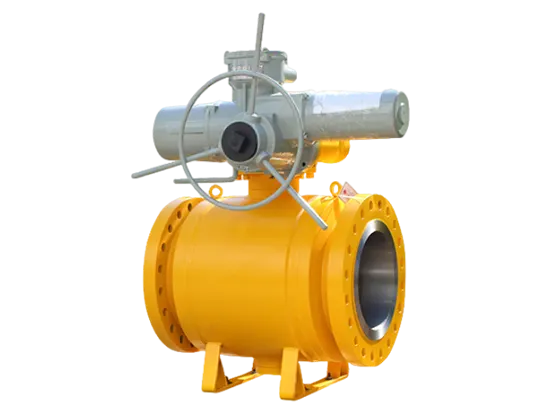

電動トラニオン形ボールバルブ

LYV® は、中国品質の電動トラニオン型ボールバルブの専門メーカーです。この電動アクチュエータトラニオンマウントボールバルブは、産業パイプラインの高圧、安全性、および自動化制御要件を満たすように設計されています。堅牢な耳型構造と信頼性の高い電気駆動を組み合わせ、重要な位置で安定した信頼性の高い「リモート制御」遮断機能を提供します。

お問い合わせを送信

導入

製品紹介

LYV®️ 電動トラニオン型ボールバルブは、パイプライン安全システムの重要なコンポーネントです。電動制御トラニオン型ボールバルブの内部設計は、安定したイヤーシャフトを備えており、コアコンポーネントをしっかりと固定し、高圧の衝撃下でもバルブが安定して閉じた状態を維持できるため、信頼性の高いシールを実現します。統合された高性能電動アクチュエーターにより、バルブは制御室からの指示を受け取ることができ、リモートでのワンクリック操作とステータス監視が可能になり、自動化プロセスにシームレスに統合できます。

この電動式着座トラニオン型ボールバルブは、安全で信頼性の高い自動遮断が必要なシナリオ向けに特別に設計されています。このような用途には、幹線送電線や大規模化学プラントのキーノードなどがあります。これは、パイプラインシステムの制御レベルと安全冗長性を強化するための信頼できる選択肢です。

LYV®️ フランジ型電動トラニオン型ボールバルブは、API-6A、API-6D、ASME-B16.34、ISO-17292 などの国際規格に準拠した高性能製品です。 LYV®️ 電動ドライブシャフトマウントボールバルブは API-6FA 防火認証を取得しており、この製品が防火要件を必要とするさまざまな用途に使用できることが証明されています。電動ドライブシャフトに取り付けられたボールバルブのメーカーとして、LYV®️ は、NPS 2 インチから NPS 48 インチまでの範囲の電動ドライブシャフトを備えた、最大圧力定格 2500 ポンドのボールバルブを製造できます。さらに、LYV®️ には、低温電動ドライブシャフト取り付けボールバルブを製造する条件と経験があります。詳細については、こちらをご覧くださいお問い合わせ今。

仕様

サイズ範囲:

NPS 2”-48”; DN50～DN1000

公称圧力:

150LB-2500LB; PN10～PN420

温度範囲:

-196℃～825℃（デザイン、材質により異なります）

エンド接続:

フランジ;突合せ溶接。

本体材質:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

ボールの材質:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

シート素材:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/インコネル

ステム材質:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

設計と製造の標準:

API 6D

対面標準：

ASME B16.10/EN558-1

エンド接続規格:

ASME B16.5/ ASME B16.25

試験および検査基準:

API 598

特徴

■ ソフトシートまたはメタルシートをご用意

■ ソリッドボール

■ RF、RTJ、BW 接続面

■ 2 ピースまたは 3 ピースのボディ

■ 双方向のタイトシャットオフ

■ 漏れゼロ

■ ダブルブロック&ブリード(DBB) / ダブルアイソレーション&ブリード(DIB)

■ 防火保護。

■ 低操作トルク設計

■ 防噴ステム設計

電動トラニオン形ボールバルブとは何ですか?

この電動トラニオン型ボールバルブは、耳軸固定ボール構造を採用し、電動アクチュエーターによって駆動される高性能工業用バルブです。遠隔自動制御と高圧パイプラインの信頼性の高い遮断のために特別に設計されています。

電動トラニオン型ボールバルブはどのように動作しますか?

その動作原理は、強固な固定と電気駆動を組み合わせたものです。バルブ内のボールは上下2本の短いシャフト（耳軸）で強固に固定されており、高圧下でもボールが動くことはありません。制御信号を受信した後、電気アクチュエーターはイヤーシャフトに接続されたバルブステムを駆動し、ボールを正確に 90 度回転させ、それによって開閉を実現し、パイプライン媒体の遠隔自動制御を完了します。

LYV®️ バルブを選ぶ理由?

当社は30年以上にわたって電動トラニオン型ボールバルブを製造しています。工場の面積は 13,000 平方メートルで、50 台以上の高度な CNC マシンを所有しています。当社のエンジニアと生産チームは、ご注文を高品質かつ最速で確実にお届けします。バルブの配送にも配慮しています。バルブは、塗装が損傷しないように気泡袋または紙で包まれます。また、バルブを箱に入れた後、ベニヤ棒でバルブを固定しました。輸送中にバルブが損傷しないように、合板ケースには必要なマーキングが施されます。
