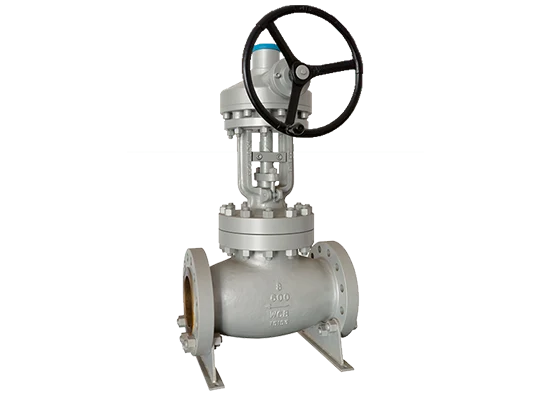

かさ歯車手動操作玉形弁
LYV® は、中国品質のかさ歯車手動操作グローブ バルブの専門メーカーです。 このボールバルブは、大口径および高圧の差動バルブの手動操作の難しさを解決するために特別に設計されています。 内蔵されたヘリカルギヤ減速機構により操作力が増幅され、より小さな入力力で安定したバルブ開閉制御が可能です。 この工業用かさ歯車手動操作玉形弁は、重負荷条件下でも省力化と信頼性の高い操作を実現し、スペースが限られている産業用パイプライン用途や精密な手動制御が必要な用途に特に適しています。
お問い合わせを送信
LYV®️ベベルギヤ手動操作グローブバルブはグローブバルブの一種で、シール構造にメタルシールを使用しています。 この種のかさ歯車手動グローブバルブは、通常かさ歯車によって作動し、本体材料として炭素鋼を使用します。このバルブの設計の核心は、一体化されたヘリカルギア減速伝達機構にあります。 このデザインは、従来のハンドルのダイレクトドライブモードを変更しました。この設計により、大口径・高圧・高気密の予圧弁の操作が非常に楽になり、人手不足で通常のハンドルでは操作できない、全閉しにくいといった問題を解決しました。
一方、この手動操作フランジかさ歯車グローブの本体は、通常、パイプライン媒体の安全なシールを確保するために、頑丈な鍛造または鋳造バルブ本体で作られています。 その構造はコンパクトであり、手動での正確な制御が必要でありながら高トルクが要求される海運、電力、化学工学、石油およびガス輸送などの分野の重要なパイプラインに特に適しています。これは、信頼性、経済性、操作の利便性を考慮した強力な手動ソリューションです。
LYV®️ベベルギア手動操作グローブバルブは、API、DINなどの規格に適合します。 NPS2 インチから最大 24 インチ、DN50 から DN600 までのサイズ範囲を生産します。圧力定格は、ANSI クラス 150LB、300LB、600LB、900LB、1500LB および PN6、PN10、PN16、PN25、PN40、PN64、PN100、PN160、PN250 をカバーします。ベベルギア手動操作グローブバルブには多くの用途があり、石油・ガス、石油化学、精製、LNG、LPG、発電、石炭化学などの分野で広く使用されています。
仕様
|
バルブタイプ: 玉形弁 |
シーリング設計: メタルシール |
|
オペレーティング： かさ歯車 |
材料： 炭素鋼 |
|
通常のサイズ範囲: NPS 2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、22"、24" |
圧力定格範囲: ANSIクラス 150LB/300LB/600LB/900LB/1500LB |
|
本体材質: 鋳物 炭素鋼、低温炭素鋼、ステンレス鋼、合金鋼、二相ステンレス鋼 |
ディスク素材: 鋳物 炭素鋼、低温炭素鋼、ステンレス鋼、合金鋼、二相ステンレス鋼 |
|
シート/シール材質: オーバーレイ、ステライト、テフロン、ラミネート |
シャフト/ステム材質: 鍛造炭素鋼、低温炭素鋼、鍛造ステンレス鋼、合金鋼、二相ステンレス鋼、マルテンサイト |
|
準拠規格: API、DIN |
適用範囲: 石油・ガス、石油化学、精製、LNG、LPG、発電、石炭化学 |
製品の利点
省力化コアドライブ
内接ヘリカルギヤ減速機構を搭載しており、ハンドルから入力された力をギヤ伝達により増幅し、高出力トルクを発生することで、直接手動操作が難しいという問題を解決しました。
簡単な操作体験
操作は非常に簡単で、大口径で高圧の差動作業条件にも簡単に対応できます。開閉プロセスがスムーズで、より正確なバルブ開度の制御が実現できます。
安全シール構造
通常、耐火性および帯電防止構造と二重シール設計を採用し、過酷な媒体でのシールの信頼性と安全性を確保します。
設置とメンテナンスが簡単
コンパクトな構造と柔軟な設置方法。メンテナンスも簡単で便利です。ギアボックス全体を交換またはメンテナンスできます。
ベベルギヤ式手動玉形弁とは何ですか?
LYV® ベベルギヤ手動操作グローブ バルブは、ヘリカル ギヤ減速機と統合された強化された手動ボール バルブです。その中心的な定義は、内蔵のギア伝達機構を通じて手動入力力を高出力トルクに変換し、大口径、高圧、または高シール性が必要なバルブの手動操作の問題を解決することにあります。重負荷の作業条件下での省力化、確実かつ正確な手動制御を実現するための重要なパイプライン装置です。
グローブバルブはどのように機能しますか?
1)グローブバルブは、こぶしのような形をしたディスクを備えたバルブです。本体内部には隔壁が設けられています。入口と出口の中心が一直線上にあり、流体の流れがS字を描くバルブです。
2)流体の流れを止める場合は、隔壁に設けられた座面にディスクを押し当て、流体の流れに逆らって流体を止めます。
3)玉形弁はディスク形状を変更して流量を調整する「制御運転」と開閉により使用する「ON/OFF運転」のどちらでも使用できます。
